1. Генеральное Описание Производственная линия для ПЭ Ф315-Ф630
Материал:ПЭ
Диапозон производства трубы :Ф225-Ф630
Направление операции Справа налево
Высота до центра :1650 mm
Оборотная Вода охлаждения: 30 m3/h ( ≤20℃,≥0.3Mpa )
Обьём : 50 m3
Сжатый воздух: 2.5 m3/min ( >0.5MPa )
Напряжение: 3× 380V( ±10% ) 50Hz
Генеральная мощность целой линии производства 660 Kw
Габариты целой линии производства 60000×2800×2600 mm
Контроль производства
Система контроли:Использование Siemens человека с компьютером интерфейс, LCD, S7-200 программируемый микрокомпьютер кон система управления, каждый работают параметр может быть определен свободно и отображается на экране. перевозки скорости и температуры могут быть установлены и изменены.
¨ DC система управления: Eurothrm цифра DC губернатора
¨ Частота система управления: Mitsubishi преобразователь
Низковольтной аппаратуры: Кнопка, переключатель Schneider, Контактор Schneider ,Контроль температуры RKC
Тепло круга: нержавеющей стали керамический нагреватель
Место установки: в помещении
Мощность: безопасность
Температура: 0-40℃
Влажность: 85% без конденсации
1、ZJ800 Загручик
1 |
Модель |
|
ZJ800 |
2 |
Максимальное Давление |
Pa |
13000 |
3 |
Максимальный Обьём Воздуха |
M3/min |
3.6 |
4 |
Мощность Мотора |
KW |
2.2 |
5 |
Вращение Мотора |
r/min |
2800 |
6 |
Мощность Подачи |
Kg/h |
800kg/5M |
7 |
Объем Всасывания бункер |
L |
15/10 |
8 |
Диаметр шланга Подачи |
mm |
40 |
19 |
Внут.Диаметр Всасывающего шланга |
mm |
50/40 |
10 |
Напряжение |
|
380V 50Hz |
11 |
Габариты |
mm |
520X400X905 |
12 |
Вес |
kg |
120 |
2、 STG-U800 Бункер Сушение
1 |
Модель |
|
STG-U800 |
2 |
Обьём Бункера |
L |
800 |
3 |
Обьём загруки |
kg |
500 |
4 |
Мощность нагрева |
KW |
28 |
5 |
Мощность Мотора |
KW |
1.5 |
6 |
Напряжение |
|
380V 50Hz |
7 |
Габариты |
mm |
2800x1600x3200 |
8 |
Вес |
kg |
600 |

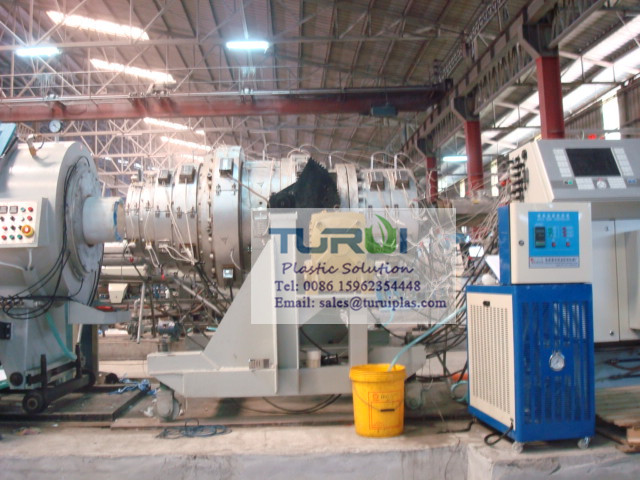

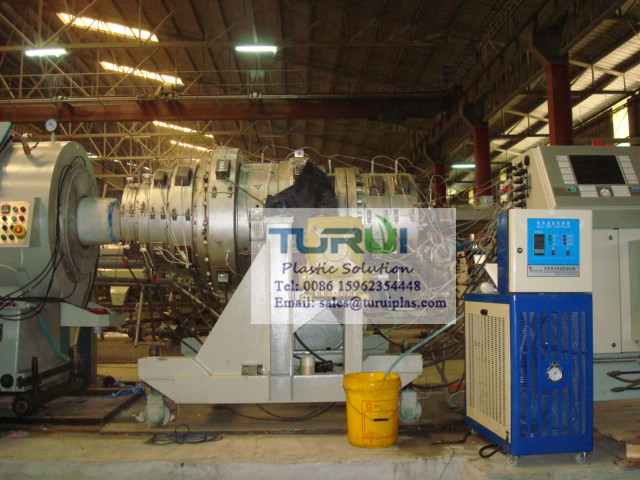

3、 SJ120-33 Экструдер Одношнековый
1 |
Модель Высокоскоростный Шнек |
|
SJ120-33 |
2 |
Диаметр шнека |
mm |
¢120 |
3 |
Соотношение Длина иДиаме. |
|
33:1 |
4 |
Мощность двигателя Постоянного тока |
KW |
315 |
5 |
Материал цилиндра шнека |
|
38CrMoAlAАзотированный |
6 |
Шнек |
|
Джоу Шань Шнек (38GrMoAlA 0.4—0.6) Азотированный |
7 |
Нагреватель |
|
Литой алюминиевый нагреватель |
8 |
Система Охлаждение |
|
1/2HP Вентилятор,180W |
9 |
Район нагревания цилиндр |
|
10шт |
10 |
Район нагревания Фильеры |
|
12шт |
11 |
Приборы контроля температуры |
|
Омрон |
12 |
Преобразователь |
|
Eurotherm |
13 |
Контактор |
|
Siemens |
14 |
Редуктор |
|
МОДЕЛЬ Твёртый зубчатый редуктор(Цзян Инь Завод) |
15 |
Напряжение |
|
380V 50HZ |
16 |
Высота от рамки до центра шнека |
mm |
1250 |
4、 J30/25 Экструдер Одношнековый
1 |
Модель Высокоскоростный Шнек |
|
SJ30/25 |
2 |
Диаметр шнека |
mm |
¢30 |
3 |
Соотношение Длина иДиаме. |
|
25:1 |
4 |
Мощность двигателя |
KW |
3 |
5 |
Производительность |
kg |
6-10kg |
6 |
Материал цилиндра шнека |
|
38CrMoAlA Азотированный |
7 |
Происхождение Шнека |
|
Джоу Шань Шнек |
8 |
Нагреватель |
|
Литой алюминиевый нагреватель |
9 |
Мощность нагрева |
KW |
4 |
10 |
Система охлаждения |
|
1/2HP вентилятор |
11 |
Приборы контроля температуры |
|
Автоматический |
12 |
Преобразователь |
|
ABB(3KW) |
13 |
Электрические устройства Низкого напряжения |
|
Siemens |
14 |
Редуктор |
|
МОДЕЛЬ Твёртый зубчатый редуктор(Цзян Инь Завод) |
15 |
Напряжение |
|
380V 50HZ |
16 |
Габариты |
mm |
1550X650X1520 |
Форма ПЭ трубы (С подставкой формы)
1 |
Модель |
|
Синий Стиль |
2 |
Размер |
mm |
Ф225,250,280,315Ф400 ,450 Ф500Ф630 |
3 |
Базовая Фильера |
|
45 # сталь, закаленная и отпущенная |
4 |
Фильера Рта |
|
40Gr Кованые, хромированные |
5 |
Калибровочного цилиндра |
|
Медная Втулка Полированный |
5、 ZK-630 Вакуумные размеров бака
1 |
Модель |
|
ZK-630 |
2 |
Диапазон Для труб
|
mm |
Ф315Ф630 |
3 |
Материал Кабинета |
|
Сталь |
4 |
Расстояние регулирования Вверх и Вниз |
mm |
±50 |
5 |
Расстояние регулирования Боковое |
mm |
±40 |
6 |
Кабинет расстояние впереди и зади |
mm |
900 |
7 |
Мощность Мотора Движения |
KW |
2.2 |
8 |
Высота центра кабинета |
mm |
1250 |
9 |
Мощность вакуумного насоса |
KW |
5.5×3 |
10 |
Модель вакуумного насоса |
|
Водокольцевая |
11 |
Мощность вакуумного насоса |
KW |
5.5×3 |
12 |
Длина Кабинета |
M |
10 |
13 |
Количество спринклерной трубы |
шт |
8 |
14 |
Напряжение |
|
380V 50HZ |
15 |
Габариты |
mm |
1120X1230X1845 |
6、 ZK-630 Спринклерный Бак
1 |
Модель |
|
ZK-630 |
2 |
Диапазон Трубы |
mm |
Ф315-Ф630 |
3 |
Материал |
|
Нержавеющая сталь |
4 |
Высота центра кабинета |
mm |
1250 |
5 |
Мощность водянного насоса |
KW |
5.5×1 |
6 |
Длина Кабинета |
M |
6 |
7 |
Количество спринклерной трубы |
根 |
8 |
8 |
Напряжение |
|
380V 50HZ |
9 |
Габариты |
mm |
6820X1230X1845 |

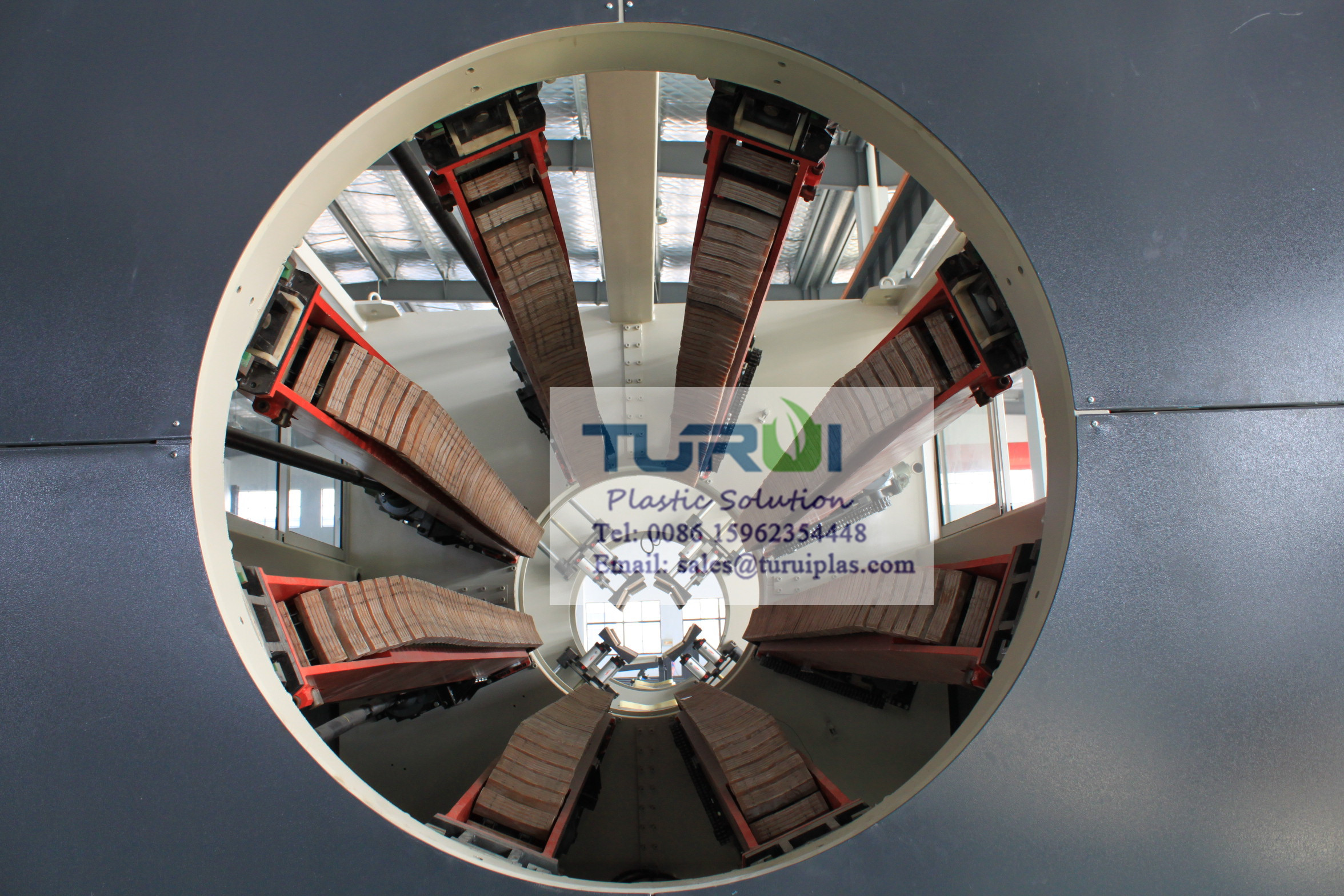

7、 QY-630 Тяговое Устройство с 6 Лапами
1 |
Модель |
|
QY-630 |
2 |
Диапазон Трубы |
mm |
Ф315-Ф630 |
3 |
Тяговые Блоки |
|
V-формы резиновый блок |
4 |
Регулирование Высота Кабинета |
mm |
±50 |
5 |
Высота центра кабинета |
mm |
1250 |
6 |
Эфективная тяговая Длина |
mm |
3000 |
7 |
Мощность мотора |
KW |
11 |
8 |
Скорость |
M/min |
0.3-4 |
9 |
Щипок модель верхнюю дорожку |
|
Пневмочический |
13 |
Напряжение |
|
380V 50HZ |
14 |
Габариты |
mm |
3640X1500X1860 |
15 |
Вес |
kg |
3200 |
8、 XQG-630Планетарный Резатель
1 |
Модель |
|
XQG-630 |
2 |
Диапозон трубы |
mm |
Ф315Ф630 |
3 |
Тип Резки |
|
Кольцо Резки |
4 |
Регулирование Высота |
mm |
±50 |
5 |
Центральная Высота |
mm |
1250 |
6 |
Длина Эфективная |
mm |
1500 |
7 |
Мощность Мотора Резки |
KW |
3 |
8 |
|
KW |
3 |
9 |
Ножи входит |
|
гидровлический |
10 |
Мотор Пылесосы |
KW |
1.5 |
11 |
Линейная Скорость |
M/min |
0.3-4 |
13 |
Диапозон толщины |
mm |
15-30 |
14 |
Диск Резки |
mm |
150x2x40T |
16 |
Напряжение |
|
380V 50HZ |
17 |
Габариты |
mm |
3340X1650X2250 |
18 |
Вес |
kg |
1800 |
9、 FL-630Штаблёр
1 |
Модель |
|
FL-630 |
2 |
Диапозон трубы |
mm |
Ф225-Ф630 |
3 |
Материал штаблера |
|
нержавеющая |
4 |
Длина штаблера |
M |
5 |
5 |
Подача |
|
Пневмотически |
6 |
Центральная Высота |
mm |
1300 |
7 |
Расстояние вытоты |
mm |
±50 |
8 |
Габариты |
mm |
5000X1200X1500 |
9 |
Вес |
kg |
380 |
